Навес с хозблоком 9×4 м
Комбинация открытой парковки и закрытого хозблока экономит место на участке. На плане нужно разделить потоки воды, вход в кладовую и проезд автомобиля.

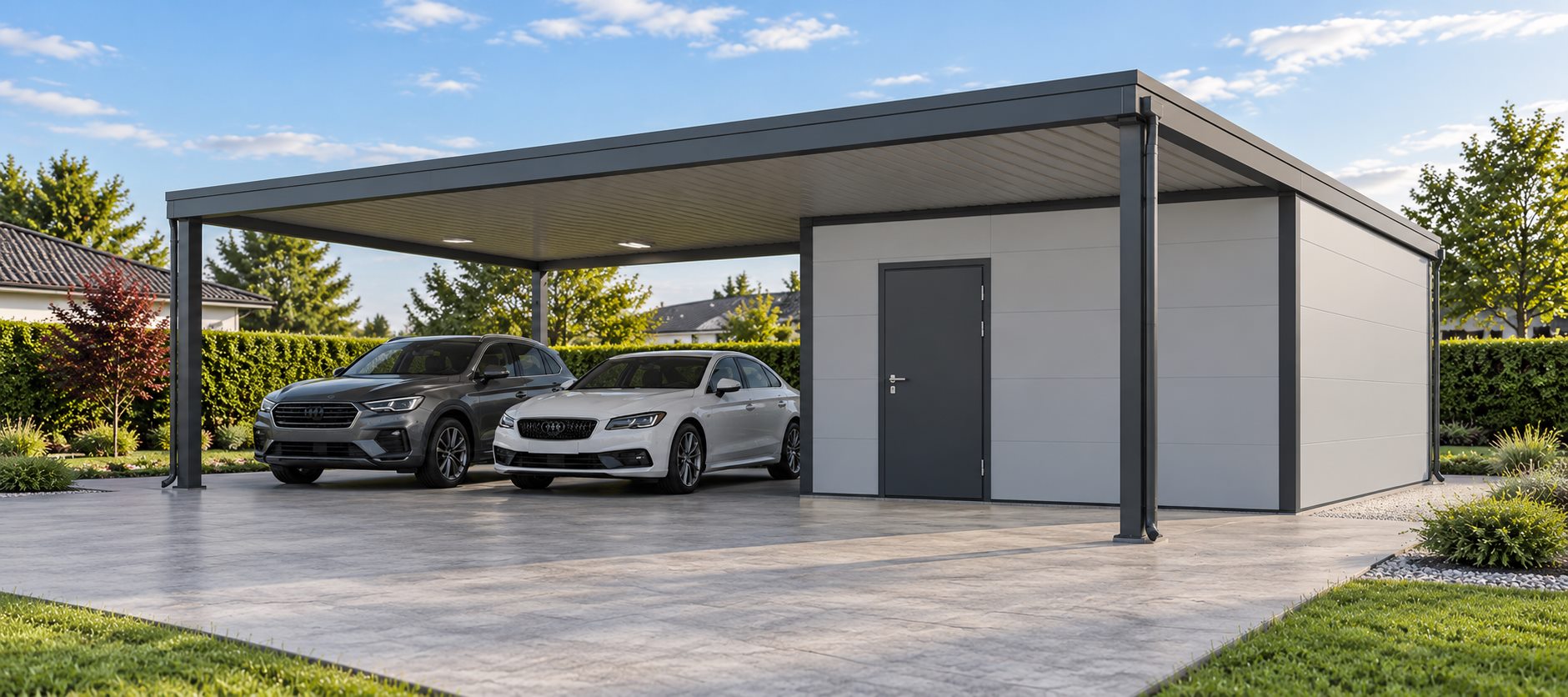

Показан вариант внешнего вида. Наружные размеры и состав конструкций уточняются в рабочем проекте.
От планировки до узлов
Описание помогает собрать исходные данные. Конструктивные решения требуют расчёта для участка и назначения.
Две функции под одной кровлей

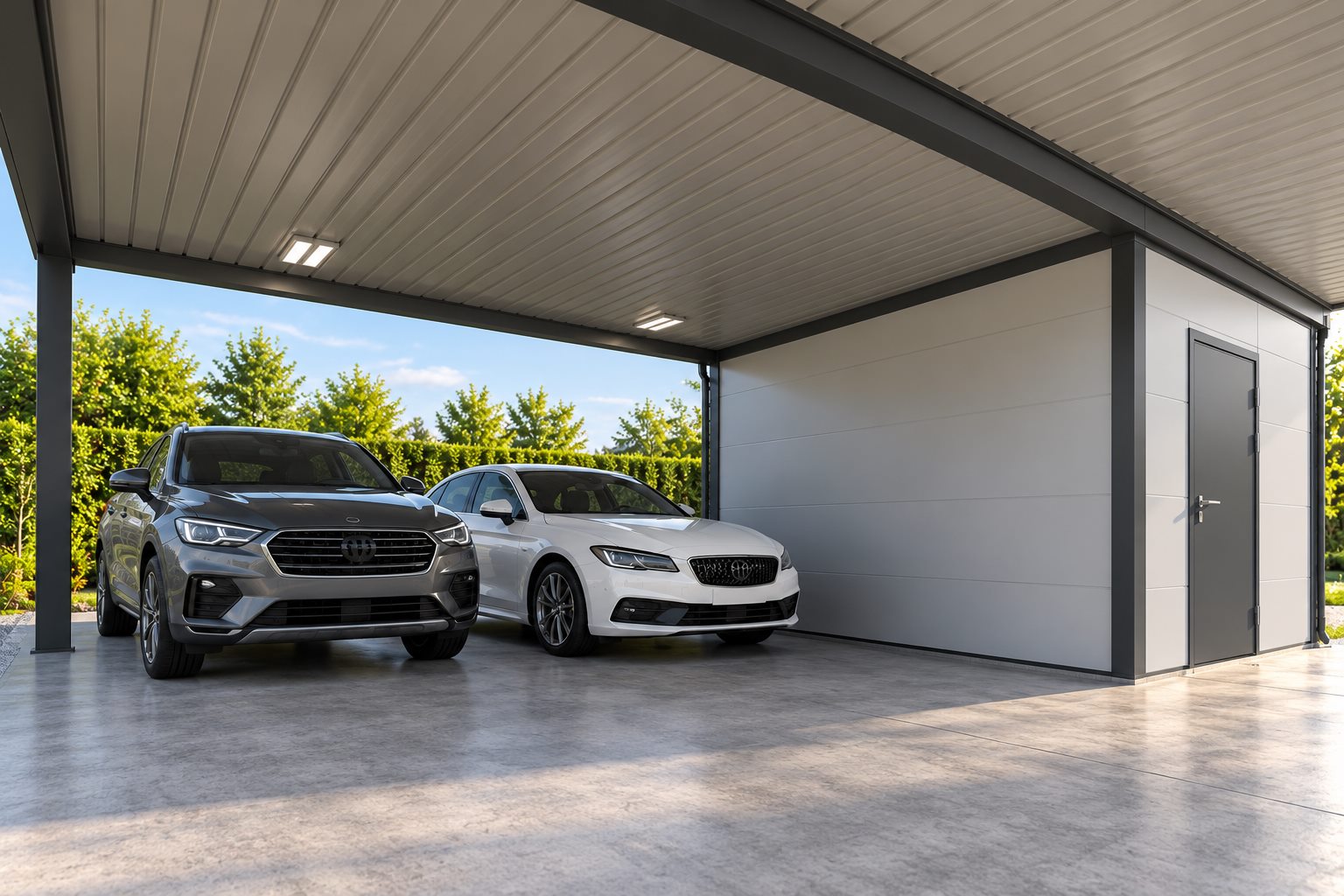

Вариант 9×4 м объединяет открытое место для автомобиля и закрытое помещение для инвентаря. Такое сочетание удобно на вытянутом участке, где отдельный навес и хозблок заняли бы больше проходов. На плане нужно сразу разделить парковку и вход в кладовую: дверь не должна открываться в траекторию машины. Полезно предусмотреть доступ к вещам даже тогда, когда автомобиль стоит под крышей.
Каркас и соединение объёмов
Общая кровля создаёт единый силуэт, но открытая и закрытая части работают по-разному. У навеса на ветру нет стен, а хозблок образует жёсткий объём с проёмами. Поэтому стойки, связи, прогоны и стык с панельной частью определяют расчётом как систему. Нельзя считать, что панельная стена автоматически заменяет все связи каркаса. Крепление кровельных панелей и их длина зависят от конкретной серии и схемы опирания.
Хранение и микроклимат
Закрытая часть может служить для сезонных шин, инструмента или садового оборудования. Состав хранимого определяет требования к вентиляции и температуре; влажные вещи нельзя просто поставить в герметичный объём. Для часто используемой кладовой лучше предусмотреть естественный свет или отдельное освещение. Расположение стеллажей увязывают с дверью и несущими элементами, чтобы вещи не закрывали доступ к крепежу и коммуникациям.
Вода и площадка
На стыке навеса и хозблока особенно важно понять, куда попадёт вода с крыши. Желоб не должен сбрасывать её у входа или под основание закрытой части. Покрытие парковки и пол хозблока могут иметь разные отметки, но переход между ними должен быть удобным для тележки и уборки. Основания стоек и закрытого объёма проектируют по грунтам и нагрузкам; произвольное крепление к тротуарной плитке недопустимо.
Вопросы для проектировщика
Укажите габарит автомобиля, нужную длину крытого места и перечень предметов в хозблоке. Отметьте сторону въезда, пешеходный подход, границы участка и водоотвод. Если в будущем планируется закрыть парковку стенами и воротами, это следует сказать сразу: изменение ограждения повлияет на ветровую схему и основание. Внешний образ помогает обсудить компоновку, а рабочие узлы и размеры проходов задаются проектом.
