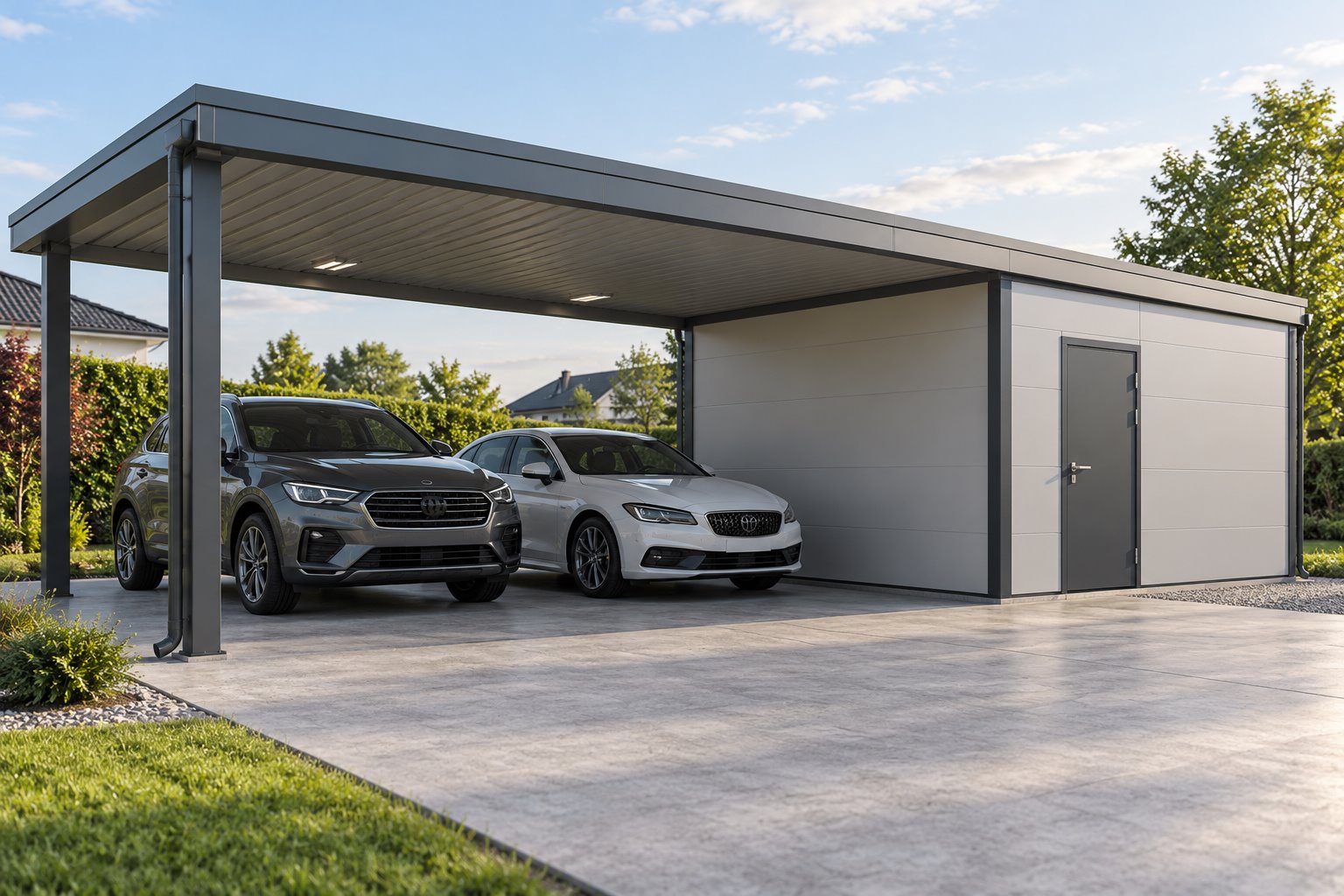

Гараж с навесом под одной крышей: планировка и узлы
Гараж с навесом под одной крышей объединяет закрытое хранение и открытую парковку. Схема может экономить место на участке, но два объёма по-разному воспринимают ветер, воду и повседневную нагрузку. Поэтому сначала определяют назначение каждой части, затем считают каркас и узлы их соединения.
Как разделить парковку и закрытое помещение
На плане отметьте не только автомобиль, но и двери, проход к хозблоку, стеллажи и путь выноса крупного инвентаря. Машина под навесом не должна перекрывать вход в закрытую часть. Если там планируется отопление, отделяющая стена должна продолжать тепловой контур без случайных разрывов. Для неотапливаемой кладовой важнее защита от воды и режим проветривания. Разные функции лучше показать на одном плане до выбора общей крыши.
Общая кровля и разные нагрузки
Навес остаётся открытым, поэтому ветровое воздействие на его кровлю и стойки отличается от закрытого гаража. У панельного объёма стены, проёмы и связи образуют другую схему. Общая линия крыши не означает, что можно одинаково назначить все стойки и фундаменты. Требуются расчёт каркаса, проверка прогонов и узла перехода между частями. Если в будущем открытую площадку планируют закрыть стенами, это изменение стоит сообщить проектировщику сейчас.
| Зона | Что зафиксировать |
|---|---|
| Навес | Свободная высота, ширина въезда, положение стоек |
| Закрытая часть | Дверь, хранение, температурный режим |
| Общая крыша | Уклон, стыки, водоотвод, снеговые зоны |
| Площадка | Отметки пола, путь воды, манёвр автомобиля |
Стыки и вода
В месте перехода от открытой части к стене хозблока часто появляются сложные примыкания. Вода с крыши не должна стекать по панели или собираться у входа. Кромки кровельных элементов и места крепления закрывают по системе производителя. Важно предусмотреть доступ к желобам для очистки: общая крыша может давать длинную линию водосбора. Отметки покрытия под навесом и пола внутри выбирают вместе, чтобы вода не уходила в закрытый объём.
Что сравнить до выбора
Сверьте общий габарит с границами участка и подъездом. Отдельно проверьте, можно ли обслуживать фасады и водосток после монтажа. Если автомобиль крупный, нарисуйте траекторию дверей и проезд мимо стоек. На странице навеса с хозблоком 9×4 м показана возможная компоновка; другие масштабы и назначения собраны в каталоге вариантов. Конкретные узлы должны появиться в рабочем проекте.
