Проходки через сэндвич-панели для вентиляции, кабеля и труб
Вентиляционный канал, кабель или труба, проходящие через сэндвич-панель, нарушают готовый тепловой и водозащитный контур. Поэтому проходку выбирают до заказа раскладки панелей и согласуют с проектировщиком. Прорезанное на месте отверстие без рамки и примыкания может стать источником протечки, конденсата или повреждения облицовки.
Составьте перечень инженерных трасс
Для каждой трассы запишите назначение, наружный размер, направление, температуру и требования к обслуживанию. Отдельно укажите, проходит ли она через стену или кровлю. Кровельная проходка получает дождевую и снеговую воду; для неё особенно важны расположение относительно стыков и водостока. В стене учитывают высоту от пола, внутреннее оборудование и доступ к узлу с обеих сторон.
Не размещайте проходку там, где она пересечёт крепёж, несущий элемент или заводской замок панели. Раскладку и положение отверстий согласуют до резки. При изменении оборудования на стройке проект узла проверяют заново.
Проём и опирание
Панель не должна принимать нагрузку от тяжёлого воздуховода или трубы, если это не предусмотрено системой. Оборудованию нужны собственные подвесы или опоры. Границы отверстия оформляют по узлу выбранной серии: защищают сердечник, сохраняют покрытие металла и устраивают требуемую герметизацию. Для горячих, пожароопасных или влажных трасс нужны специальные решения по назначению помещения; универсальная монтажная пена не является готовым проектом проходки.
| Данные по трассе | На что влияют |
|---|---|
| Диаметр или сечение | Размер проёма и рамки |
| Температура и влажность | Изоляция, герметизация, защита панели |
| Масса оборудования | Независимое крепление к каркасу |
| Место выхода | Доступ к осмотру и водозащита |
Проверка после монтажа
Осмотрите обе стороны узла, крепление оборудования и состояние облицовки. На кровле проверьте, не направляет ли примыкание воду к стыку и не задерживает ли снег. Узел должен оставаться доступным для обслуживания герметика и крепежа. Если проходка расположена рядом с воротами или окном, проверьте совместимость с их рамами и доборными элементами; другие виды проёмов разобраны в статье об окнах и дверях.
Для бокса автосервиса список трасс обычно связан с фактическим оборудованием. До заказа панелей подготовьте план вентиляции, электрики и водоотвода и передайте его проектировщику. Это проще, чем исправлять несколько случайных отверстий в готовом ограждении.

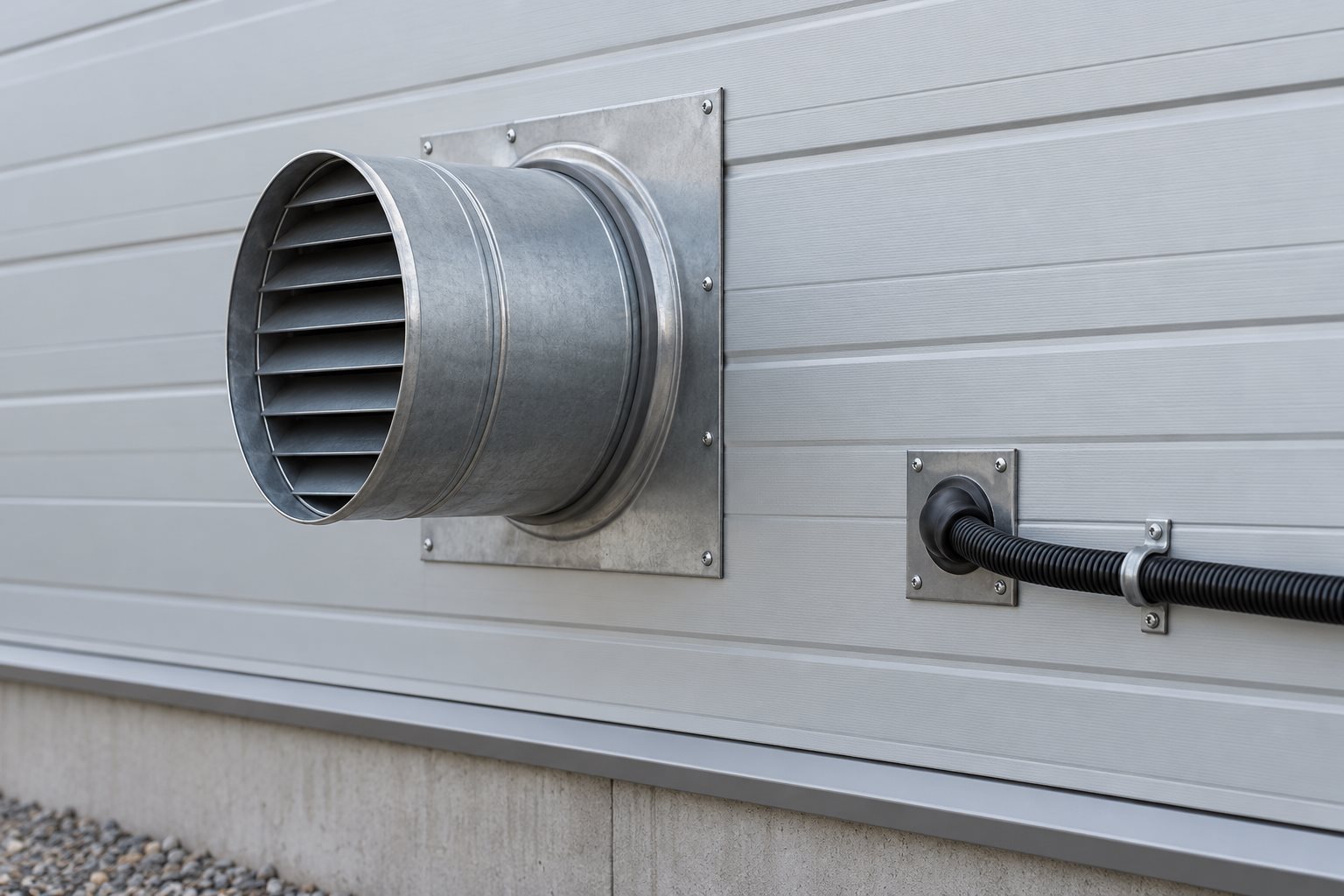

Разбор трёх проходок на одном фасаде
Вентиляционный канал, кабельный ввод и труба выглядят как три отверстия, но работают по-разному. Воздуховод может передавать нагрузку от оборудования и вибрацию; кабель требует своей защиты и обслуживания; труба меняет положение при температурных деформациях. Свести всё к одному тюбику герметика нельзя. Для каждой трассы на чертеже нужны назначение, размер, высота, расстояние до края панели, способ опирания и узел наружного закрытия.
Если все три вводятся после монтажа стены, легко попасть в замок панели, каркас или зону другого проёма. Правильный порядок — сначала согласовать инженерную схему с раскладкой панелей и несущими элементами. Затем подобрать системные детали и определить, кто принимает скрытый узел до закрытия облицовкой. Фото до установки декоративных накладок пригодится при последующем обслуживании.
Правильно и неправильно
Правильно разделить несущую функцию оборудования и герметизацию оболочки. Тяжёлый агрегат должен иметь рассчитанное крепление; облицовка панели не становится опорой только потому, что в ней выполнено отверстие. Ошибка — подвесить нагрузку на случайный саморез, а зазор вокруг проходки заполнить без проверки совместимости материалов и пожарных требований.
Особенно внимательно изучайте кровельные проходки. Вода и снег действуют на них иначе, чем на стеновой ввод. Расположение относительно стыков и направления стока влияет на узел; обрамление должно сохранять доступ для осмотра. Универсальной схемы для всех диаметров и типов панелей нет.
Когда объединять трассы выгодно
Группировка инженерных трасс может уменьшить число независимых отверстий и облегчить обслуживание, если проектировщик предусмотрел подходящий узел и необходимые расстояния. Простое сближение труб без расчёта может, напротив, усложнить герметизацию и доступ. Сравните два варианта на чертеже и в спецификации, включая материалы узла и возможность замены коммуникации в будущем.
