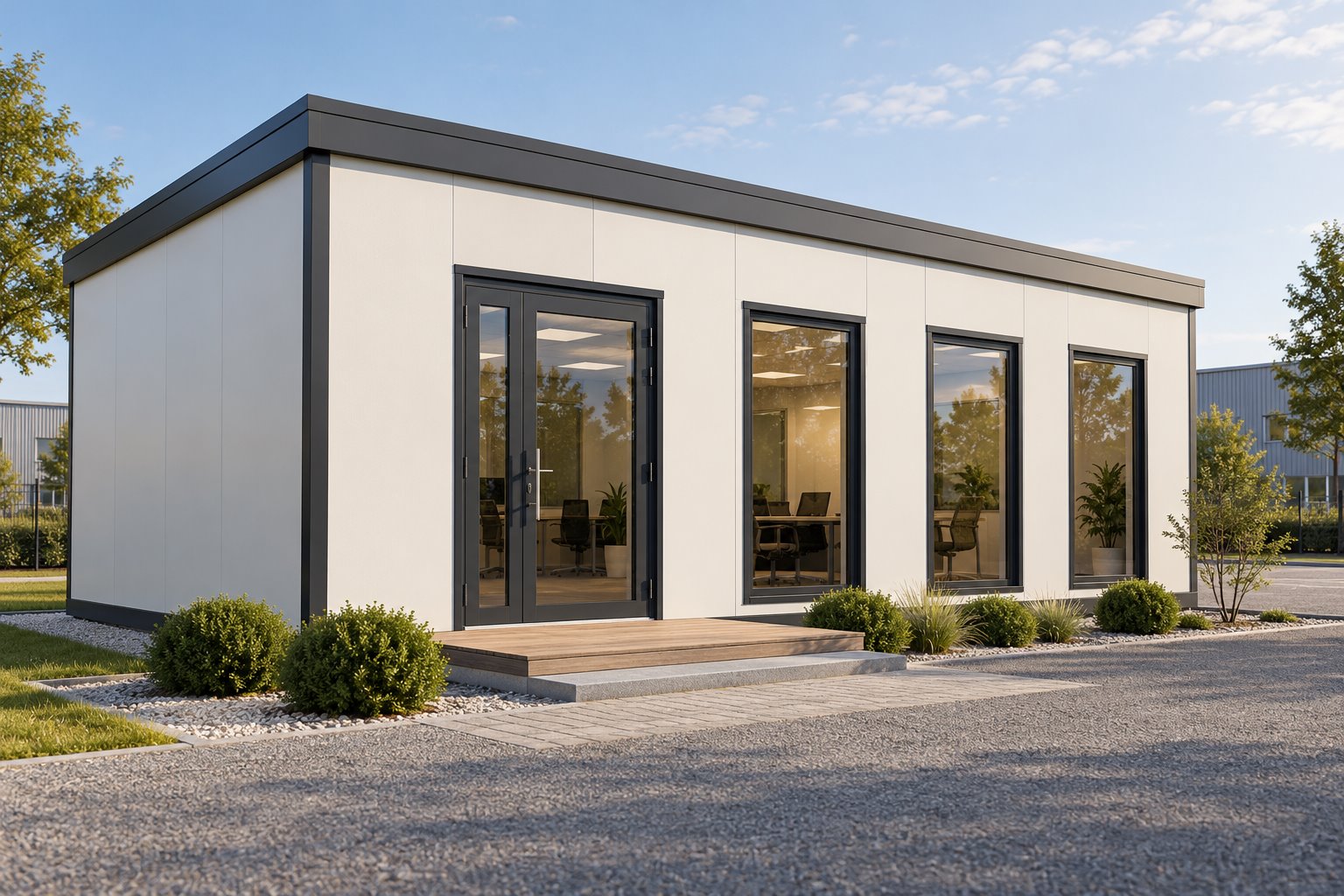

Окна и двери в стенах из сэндвич-панелей: проёмы и примыкания
Окно или дверь в стене из сэндвич-панелей — это проём в каркасе, оформленный панелями и доборными элементами. Простого выреза в готовой стене недостаточно: проём должен передать нагрузки, удержать тепло и не пропускать воду.
Размеры и обрамление
Чистый проход отличается от строительного размера. До заказа панелей выбирают конкретный оконный или дверной блок и получают его монтажные зазоры. Обрамление проёма рассчитывают как часть каркаса, особенно рядом с широкими воротами или углом здания. Раскладку панелей увязывают с проёмами, чтобы не оставлять узкие неустойчивые фрагменты.
Тепло и защита от осадков
На откосах и у порога должны продолжаться утепление, пароизоляционный и водозащитный контуры в соответствии с проектным узлом. Наружный отлив отводит воду от нижней кромки. Внутренний конденсат может быть следствием холодного обрамления или режима вентиляции, поэтому герметик на наружной стороне не решает все причины.
Монтаж и последующая замена
Крепление блока выполняют к предусмотренным несущим элементам, а не только к тонкому листу панели. Уплотнения, накладки и крепёж должны оставаться доступными для осмотра. Если проём планируется добавить позже, заложите его расположение и усиление в исходный проект: переделка готового фасада затрагивает каркас и оболочку.
| Что зафиксировать | Зачем это нужно |
|---|---|
| Размеры и назначение | Проверка планировки и проёмов |
| Условия участка | Расчёт основания и внешних нагрузок |
| Режим эксплуатации | Выбор панели и инженерных систем |
Как использовать материал
Сначала соберите исходные данные и отметьте неопределённые параметры. Затем сравните варианты с проектировщиком и поставщиком конкретной системы панелей. Иллюстрацией одного возможного объёма служит Office pavilion 8x5. Другие типы зданий и габариты собраны в каталоге построек из сэндвич-панелей. Иллюстрации помогают обсуждать планировку, а рабочие узлы и расчёты готовят под участок.
