Павильон 8×5 м
Павильон с панельными стенами планируют по рабочим местам, входной группе и остеклению. Внешний вид не заменяет проверку теплового контура и инженерии.

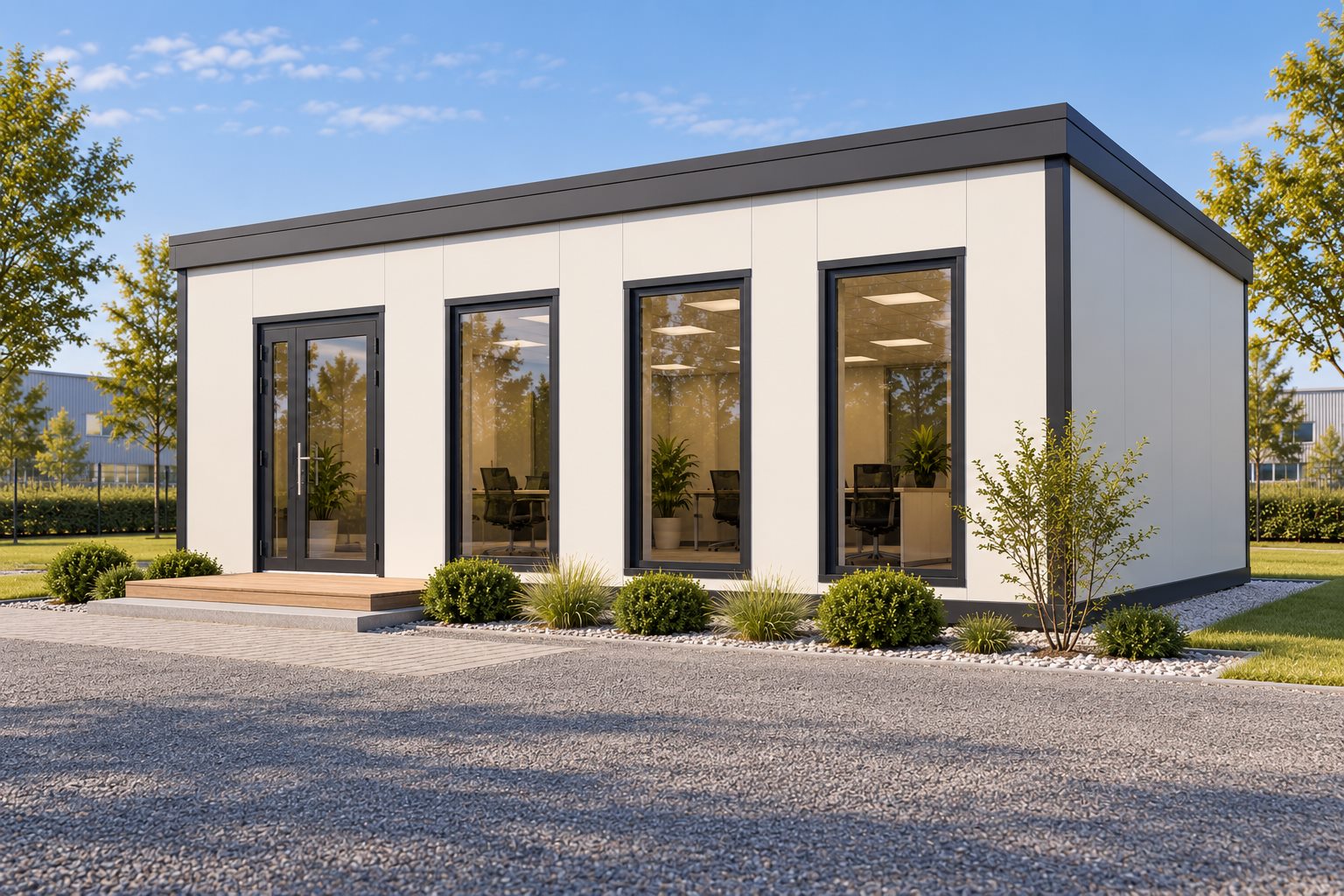

Показан вариант внешнего вида. Наружные размеры и состав конструкций уточняются в рабочем проекте.
От планировки до узлов
Описание помогает собрать исходные данные. Конструктивные решения требуют расчёта для участка и назначения.
Планировка небольшого павильона
Павильон 8×5 м может вместить несколько рабочих мест, но количество людей и способ использования меняют требования к внутреннему пространству. На плане сначала отмечают вход, проходы, места работы, хранение и инженерные зоны. Остекление длинного фасада даёт дневной свет, однако может перегревать помещение в одни часы и увеличивать потери тепла в другие. Размер окон выбирают вместе с ориентацией здания.
Вход и доступность
У входной группы нужны удобный подход, защита от осадков и согласованные отметки пола и наружной площадки. Если павильон открыт для посетителей, вопросы доступности и безопасности следует решить на стадии планировки, а не отделки. Дверь и окна создают разрывы в панельной оболочке, поэтому их обрамление и примыкания должны быть частью проекта. Красивый фасад не заменяет проверки чистых проходов внутри.
Тепловой контур и воздух
Сэндвич-панели дают ограждение, но комфорт в павильоне зависит также от пола, кровли, окон, вентиляции и отопления. Толщина панелей подбирается для заданного режима по актуальному расчёту, а не по аналогии с неотапливаемым хозблоком. Воздухообмен должен соответствовать количеству людей и функциям помещения. Места инженерных проходок фиксируют до монтажа, чтобы не нарушать узлы герметизации случайными отверстиями.
Каркас и участок
Компактное здание всё равно требует расчёта снеговых и ветровых нагрузок, основания и крепления панелей. Участок должен позволять подвести сети, отвести воду с крыши и обслуживать фасад. Если павильон планируется перемещать, это отдельная конструктивная задача, которую нельзя решать только названием «модульный». Транспортные габариты и соединения блоков проверяют заранее. Внешний вид на изображении не подтверждает возможность перевозки целиком.
Передача в проектирование
Опишите назначение павильона, число людей, режим работы, требуемую температуру, оборудование и сети. Отметьте ориентацию по сторонам света, вход со стороны пешеходного потока и ограничения участка. Проектировщик уточнит ограждения, свет, вентиляцию, фундамент и требования к выбранному назначению. Этот вариант показывает спокойный фасад из панелей с остеклением; фактическое размещение окон и дверей должно следовать планировке.
