Крепёж сэндвич-панелей: как готовят схему саморезов
Количество саморезов для сэндвич-панелей нельзя надёжно получить простой нормой на квадратный метр. Раскладка зависит от ветрового района, высоты здания, расположения панели на фасаде, шага опор, типа профиля и несущего основания. Углы и края нередко требуют отдельной проверки.
Откуда берётся схема крепления
Конструктор определяет нагрузки на оболочку и передачу усилий через крепёж на каркас. Производитель панели задаёт допустимые варианты закрепления и требования к шайбам и отверстиям. В ведомости отдельно учитывают стеновые, кровельные и доборные элементы. Несущая способность крепежа в тонком металле зависит от толщины опоры и подтверждённых данных изделия.
Монтаж без повреждений
Саморез устанавливают с правильной глубиной: недожатая шайба пропускает воду, пережатая повреждается и деформирует поверхность. Крепёж должен попадать в рассчитанную опору. Перед закрытием участка проверяют положение прогонов и отсутствие скрытых отклонений. Для наружной среды подбирают совместимое защитное покрытие крепежа.
Что подготовить для расчёта
Нужны планы и фасады, тип панели, толщина и профиль металла каркаса, шаг прогонов, климатические параметры участка и выбранная система крепежа. После расчёта количество сводят по зонам, добавляя монтажный резерв в закупку отдельно от расчётной схемы. Самостоятельное уменьшение числа точек крепления недопустимо.
| Что зафиксировать | Зачем это нужно |
|---|---|
| Размеры и назначение | Проверка планировки и проёмов |
| Условия участка | Расчёт основания и внешних нагрузок |
| Режим эксплуатации | Выбор панели и инженерных систем |
Как использовать материал

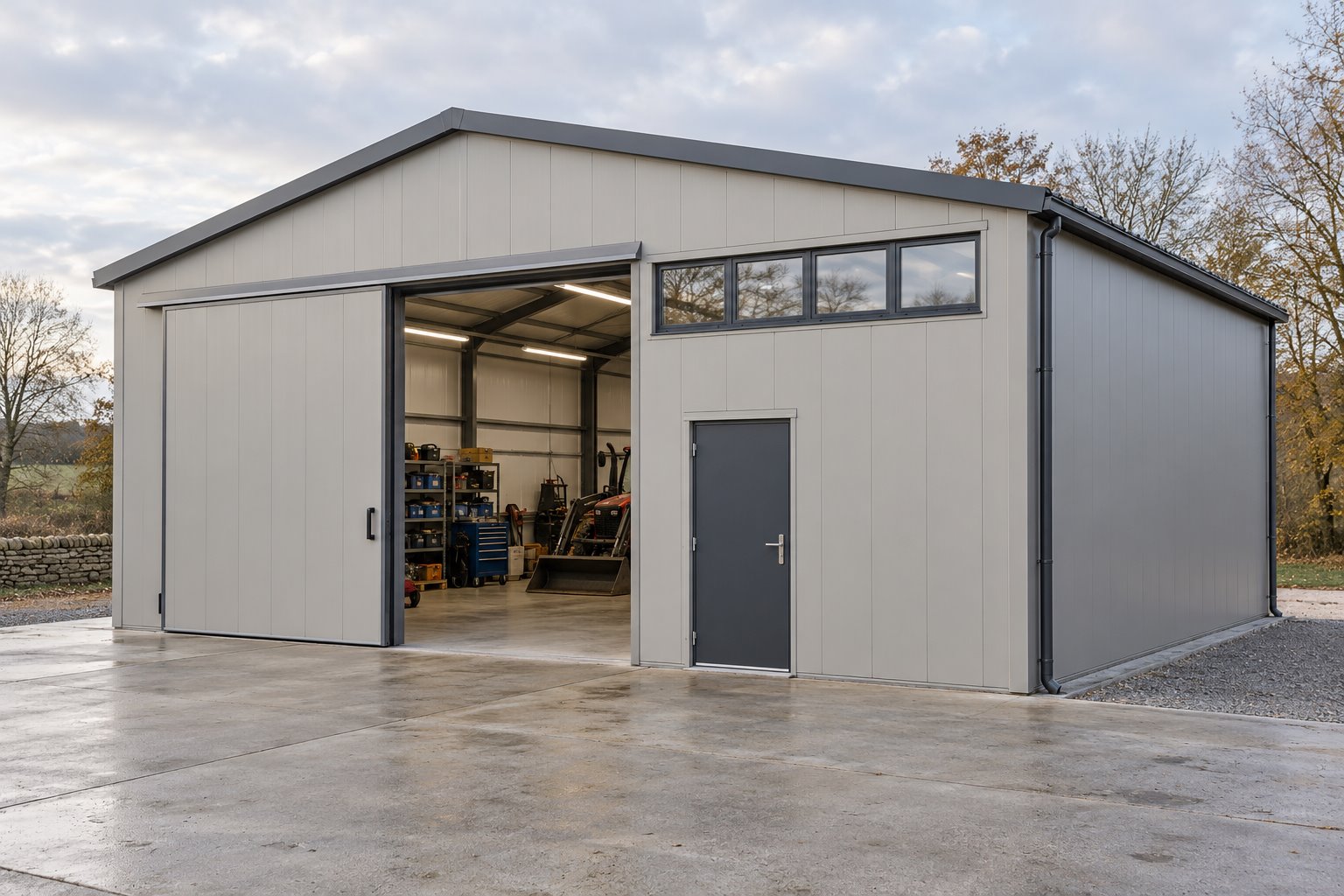

Сначала соберите исходные данные и отметьте неопределённые параметры. Затем сравните варианты с проектировщиком и поставщиком конкретной системы панелей. Иллюстрацией одного возможного объёма служит Workshop 8x6. Другие типы зданий и габариты собраны в каталоге построек из сэндвич-панелей. Иллюстрации помогают обсуждать планировку, а рабочие узлы и расчёты готовят под участок.
