Мастерская 8×6 м
Для мастерской размеры определяют не только станки, но и рабочие проходы, вентиляция, электропитание и сценарий перемещения материалов.

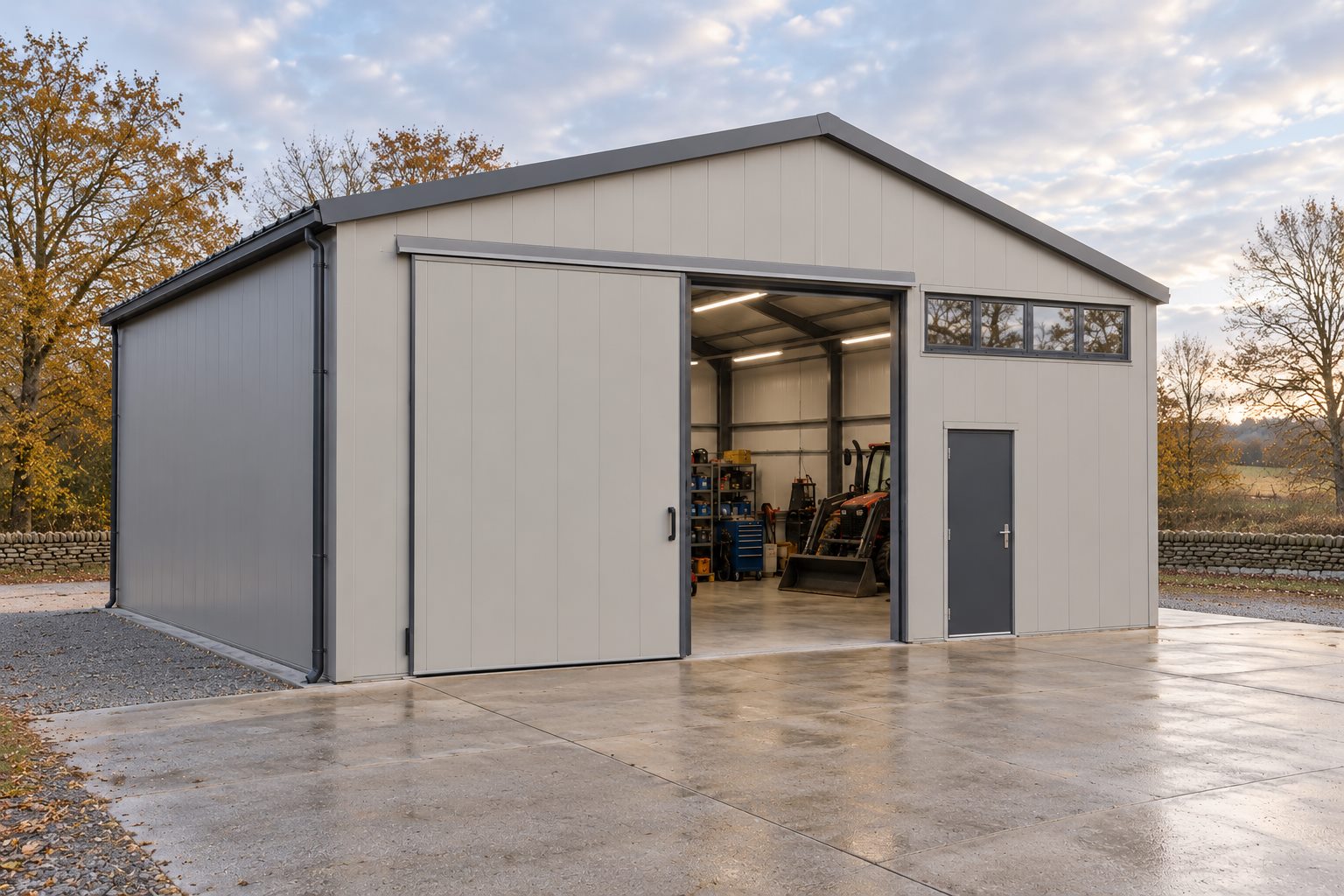

Показан вариант внешнего вида. Наружные размеры и состав конструкций уточняются в рабочем проекте.
От планировки до узлов
Описание помогает собрать исходные данные. Конструктивные решения требуют расчёта для участка и назначения.
Рабочий сценарий прежде габаритов
Мастерская 8×6 м даёт место для нескольких операций, но сама площадь не говорит, сколько рабочих постов получится. Планировку начинают со списка оборудования, размеров заготовок и пути их перемещения. Нужно оставить доступ к станкам для обслуживания и безопасные проходы между зонами. Если внутрь въезжает техника, её траекторию проверяют отдельно от пешеходных маршрутов; высокий дверной проём должен соответствовать фактическому грузу.
Двери, окна и свет

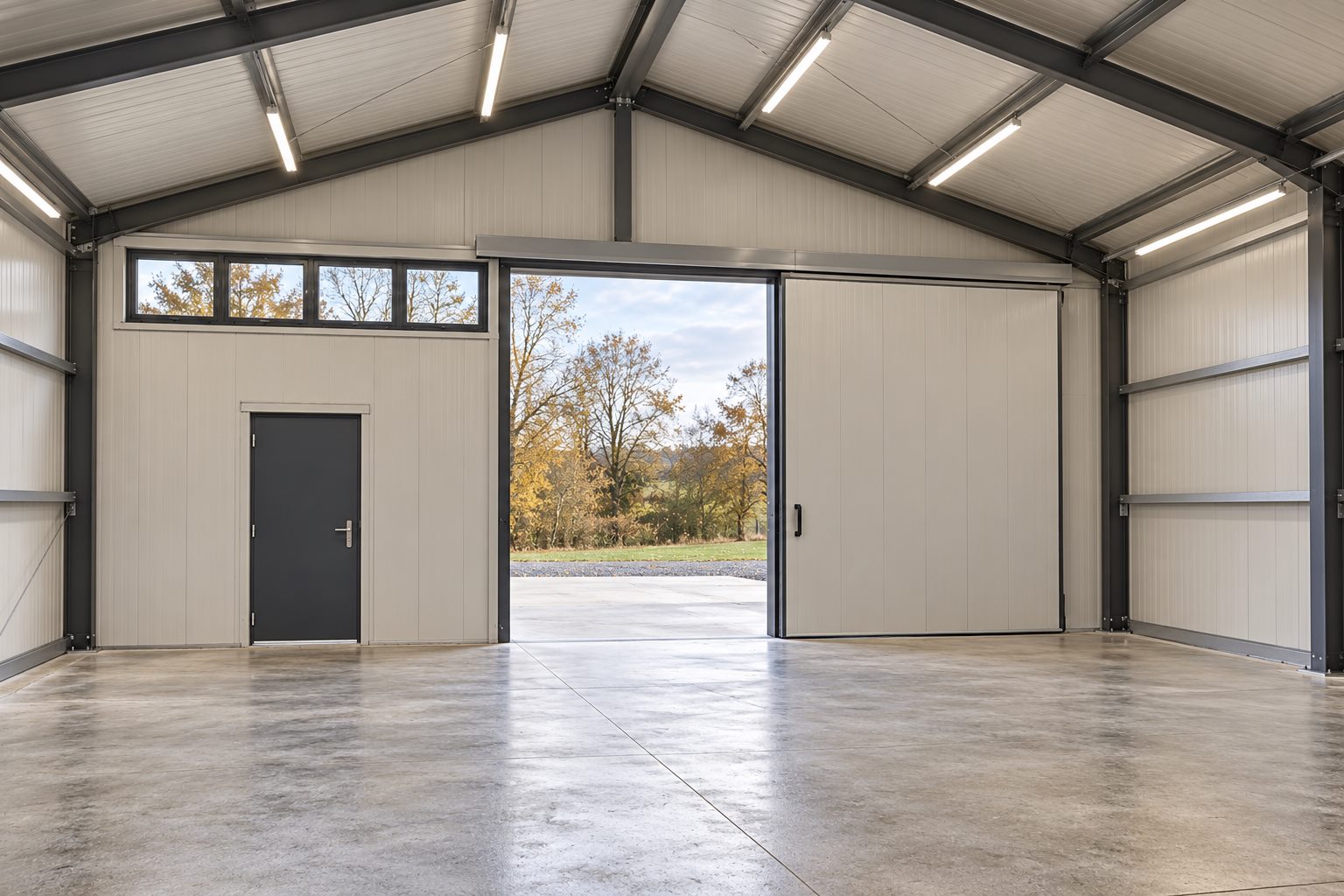

Широкий проём удобен для доставки материалов, но требует расчётного обрамления в каркасе. Отдельная дверь позволяет не открывать его при обычной работе. Высокие окна дают рассеянный дневной свет и оставляют место для стеллажей, однако их высота и количество зависят от размещения рабочих столов. Искусственное освещение проектируют по задачам: общий свет не заменяет локальный у станка или верстака.
Панели и инженерные системы
Стеновые и кровельные панели выбирают по температурному режиму, требуемым характеристикам и нагрузкам. Для мастерской особенно важны проходки вентиляции, электрических линий и возможного оборудования на стенах. Каждая проходка должна иметь согласованный узел, сохраняющий герметичность ограждения. Если процессы дают пыль, пары или значительное тепло, систему воздухообмена рассчитывают по этим процессам, а не по площади помещения в каталоге.
Пол и несущая схема
Масса станков, места их крепления и динамические воздействия определяют требования к полу и основанию. Каркас рассчитывается с учётом кровли, стен, проёмов и местных климатических нагрузок. Внешние размеры 8×6 м не являются готовой спецификацией ферм и стоек. До строительства нужно собрать данные о грунтах, отметках, доступе грузового транспорта и месте для монтажа панелей. Ошибку в расположении ворот после изготовления каркаса исправлять дорого.
Как подготовить задание
Составьте схему оборудования в масштабе и подпишите потребляемую мощность, требуемое освещение, вентиляцию и температуру. Опишите, что хранится и какие работы выполняются одновременно. Отметьте на плане места входа, окна и выгрузки материалов. Эти данные позволяют проектировщику выбрать схему каркаса, расположить проёмы и рассчитать инженерные сети. Иллюстрация показывает один возможный объём, а не подтверждённую пригодность под любое производство.
