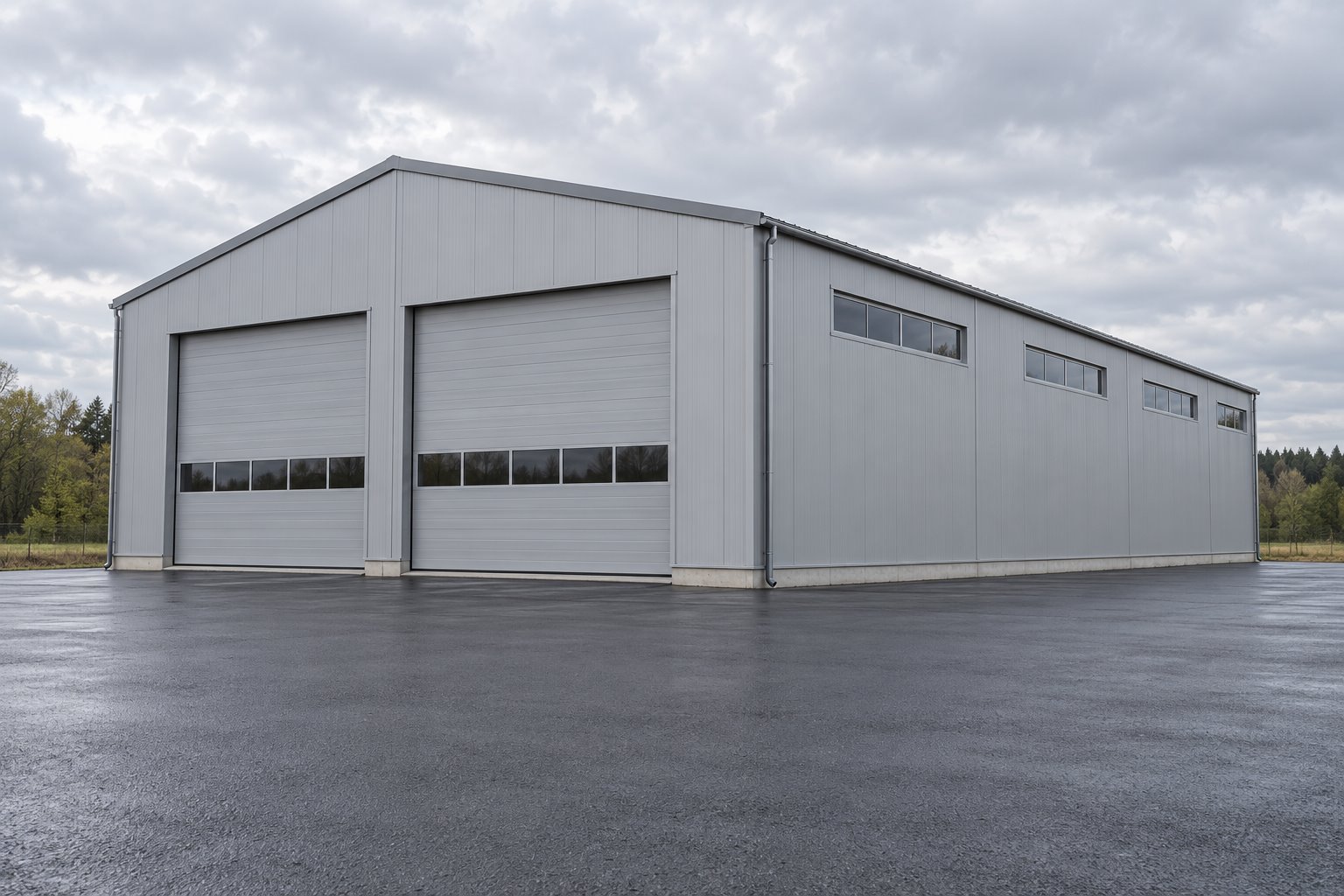

Ангар из сэндвич-панелей: пролёт, ворота и монтаж

Ангар из сэндвич-панелей начинают не с раскладки облицовки, а с назначения здания. Габаритная техника, стеллажи и способ въезда задают пролёт, высоту и положение ворот. Оболочка должна соответствовать каркасу и климатическим нагрузкам, поэтому готовые размеры одного здания нельзя переносить на другой участок без проверки.

Пролёт и полезная высота

Открытое пространство удобно для манёвра, но увеличение пролёта меняет сечения рам, шаг прогонов и основание. Полезную высоту считают до самой низкой конструкции или инженерной трассы, а не до конька. На плане показывают ширину техники с зеркалами, радиус поворота и зону перед воротами. Если внутри нужен кран или антресоль, это отдельные нагрузки и иная схема каркаса.

Ворота, панели и кровля

Широкие ворота прерывают стену и требуют обрамления проёма. Положение ворот согласуют с подъездом, водоотводом и направлением открывания. Для панели проверяют допустимый пролёт между опорами и крепление по данным производителя; кровельные панели подбирают вместе с уклоном, длиной ската и узлами отвода воды. Стыки и примыкания сохраняют непрерывность защиты от осадков и воздуха.

Что передать конструктору

Нужны размеры самой крупной техники, режим отопления, схема хранения, места ворот и дверей, сведения о грунте, снеговом и ветровом районе. Не стоит считать толщину панели способом компенсировать слабый каркас: это разные части расчёта. Фасад и основание проверяют вместе с рамами и связями.

Пример масштаба

Габаритный вариант можно сопоставить с примером постройки. Для другого назначения и размера откройте каталог проектов. Эскиз помогает обсудить задачу, но конструктивные узлы и пригодность участка подтверждаются отдельно.

Разбор ангара с погрузчиком

Погрузчик проходит в ворота по паспортной высоте, но при перевозке высокого груза его маршрут упирается в светильник или прогон. Поэтому полезную высоту показывают вдоль всей траектории до места хранения. В плане отмечают разворот, временную постановку груза и отдельный путь человека. Широкие ворота бесполезны, если перед ними нет площадки для выпрямления машины.

Увеличение пролёта ради отсутствия внутренних стоек влияет на рамы, связи и основание. Не сравнивайте две схемы только по площади панелей. Иногда промежуточная опора экономична, но мешает движению; иногда свободный пролёт оправдывает более сложный каркас. Решение зависит от реальной операции внутри здания.

Правильно, ошибка и выгода

Правильно передать инженеру перечень техники, высоты с грузом, схему хранения и желаемое развитие здания. Ошибка — заказать типовой комплект по одному наружному размеру, а позже добавлять тяжёлые ворота или подвесное оборудование. Выгода появляется, когда рабочие маршруты не требуют постоянных перестановок товара, а несущая схема подтверждена для участка. Сметы сравнивают по одинаковому полезному пространству и составу инженерии.

Проверка комплектации ангара

На одном листе соберите планы рам, фасадов, ворот, прогонов и инженерных подвесов. Крупный проём может изменить работу ближайшей рамы; дополнительные световые проёмы — раскладку панелей; отопление — состав теплового контура. Уточните у поставщика, входят ли крепёж, уплотнения, доборные элементы и монтажные схемы, а у подрядчика — кран, разгрузка и подготовка площадки.

Если ангар будет расширяться, место будущего торца и путь нагрузки нужно обсудить до первой стройки. Простая возможность «поставить ещё один пролёт» на рекламной схеме не подтверждает пригодность фундамента и связей. В сравнении вариантов учитывайте стоимость будущего перерыва работы склада или техники, а не только первоначальную экономию металла.
