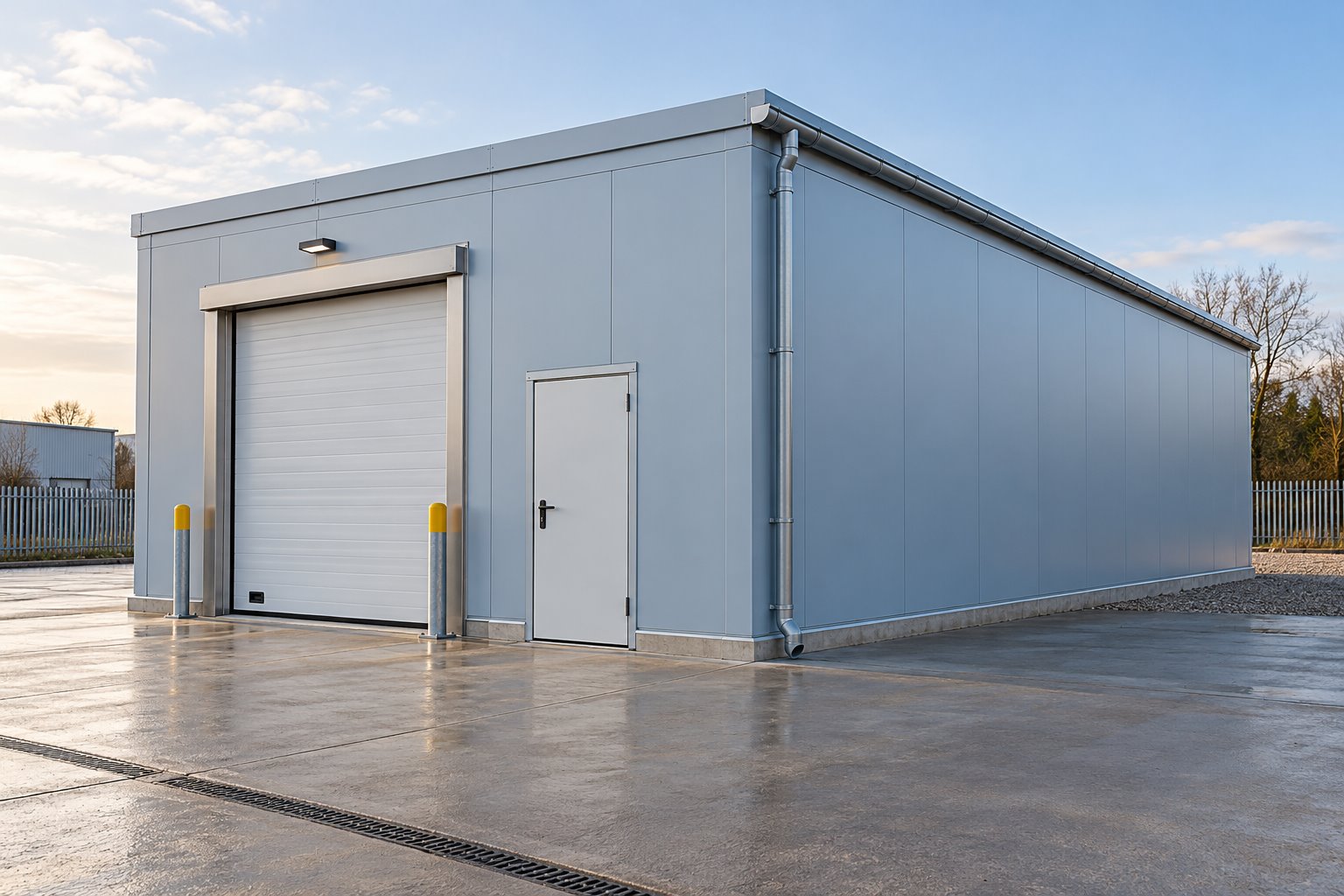

Холодильное помещение из сэндвич-панелей: узлы теплового контура

Холодильное помещение нельзя описать одной толщиной панели. Рабочая температура, влажность, открывание дверей, продукт и график загрузки влияют на весь тепловой контур. Качество стыков, пола и дверного узла столь же важно, как характеристики прямой части стены.

Режим определяет конструкцию

В задании указывают требуемую температуру, диапазон влажности, массу и температуру поступающего товара, длительность хранения и частоту открывания дверей. Разные режимы требуют разных холодильных систем и ограждений. Для пищевого хранения отдельно рассматривают санитарные и эксплуатационные требования к отделке. Панель выбирают с учётом расчёта теплопередачи и риска увлажнения.

Непрерывный тепловой контур

На схеме показывают стык стены с кровлей, полом, дверью, углы и инженерные проходки. Любая щель может привести к конденсату, обмерзанию и росту расхода энергии. Пол особенно важен при низких температурах: конструкция должна учитывать теплоизоляцию, влагозащиту и режим основания. Герметики и уплотнения выбирают по совместимости с системой панелей и условиям работы.

Дверь и обслуживание

Ширину проёма определяют по тележке или погрузчику с грузом, а не по чистому размеру товара. Быстрое движение транспорта повышает частоту открывания и теплопритоки; иногда нужен тамбур. В проекте оставляют доступ к холодильному оборудованию, отвод конденсата и возможность осмотра уплотнений. Расчёт холода и узлов выполняют совместно.

Как использовать материал

Сначала соберите исходные данные и отметьте неопределённые параметры. Затем сравните варианты с проектировщиком и поставщиком конкретной системы панелей. Иллюстрацией одного возможного объёма служит Cold store 10x6. Другие типы зданий и габариты собраны в каталоге построек из сэндвич-панелей. Иллюстрации помогают обсуждать планировку, а рабочие узлы и расчёты готовят под участок.
